ĐỒNG HỒ ĐO LƯU LƯỢNG GAS – GIẢI PHÁP QUẢN LÝ TIÊU THỤ GA CHÍNH XÁC CHO NHÀ HÀNG, TRUNG TÂM THƯƠNG MẠI VÀ BẾP CÔNG NGHIỆP

1. Đồng hồ đo lưu lượng ga là gì?

Trong các hệ thống ga công nghiệp, đặc biệt tại các trung tâm thương mại, khu ẩm thực, nhà hàng, khách sạn và khu bếp ăn công nghiệp, việc quản lý chính xác lượng ga tiêu thụ của từng gian hàng là một vấn đề rất quan trọng.

Khi nhiều cửa hàng cùng sử dụng chung một hệ thống cấp ga trung tâm, làm thế nào để xác định chính xác mỗi gian hàng đã tiêu thụ bao nhiêu ga trong một ngày, một tháng hoặc một kỳ thanh toán?

Đồng hồ đo lưu lượng ga chính là thiết bị giúp giải quyết vấn đề này.

Đồng hồ đo lưu lượng ga là thiết bị được lắp đặt trên đường ống cấp ga nhằm đo và ghi nhận lượng ga đi qua đồng hồ trong một khoảng thời gian nhất định.

Thiết bị này có chức năng tương tự như công tơ điện hoặc đồng hồ nước mà chúng ta thường sử dụng. Thay vì đo lượng điện hay lượng nước tiêu thụ, đồng hồ đo lưu lượng ga giúp xác định lượng ga mà từng cửa hàng, gian hàng hoặc khu vực sử dụng.

Thông qua chỉ số đồng hồ, đơn vị quản lý có thể:

• Theo dõi lượng ga tiêu thụ thực tế của từng gian hàng.
• Tính toán chi phí sử dụng ga theo kỳ thanh toán.
• Minh bạch hóa việc phân bổ chi phí giữa các đơn vị thuê mặt bằng.
• Kiểm soát mức tiêu thụ ga và phát hiện những biến động bất thường.
• Nâng cao hiệu quả quản lý, vận hành hệ thống cấp ga trung tâm.

Đây là giải pháp đặc biệt hữu ích đối với các trung tâm thương mại, khu Food Court, khu bếp ăn tập trung và các công trình có nhiều đơn vị cùng sử dụng hệ thống ga.

2. Cấu tạo hệ thống lắp đặt đồng hồ đo lưu lượng ga

Để đồng hồ đo lưu lượng ga hoạt động ổn định, chính xác và có tuổi thọ cao, việc lắp đặt cần được thực hiện đúng kỹ thuật.

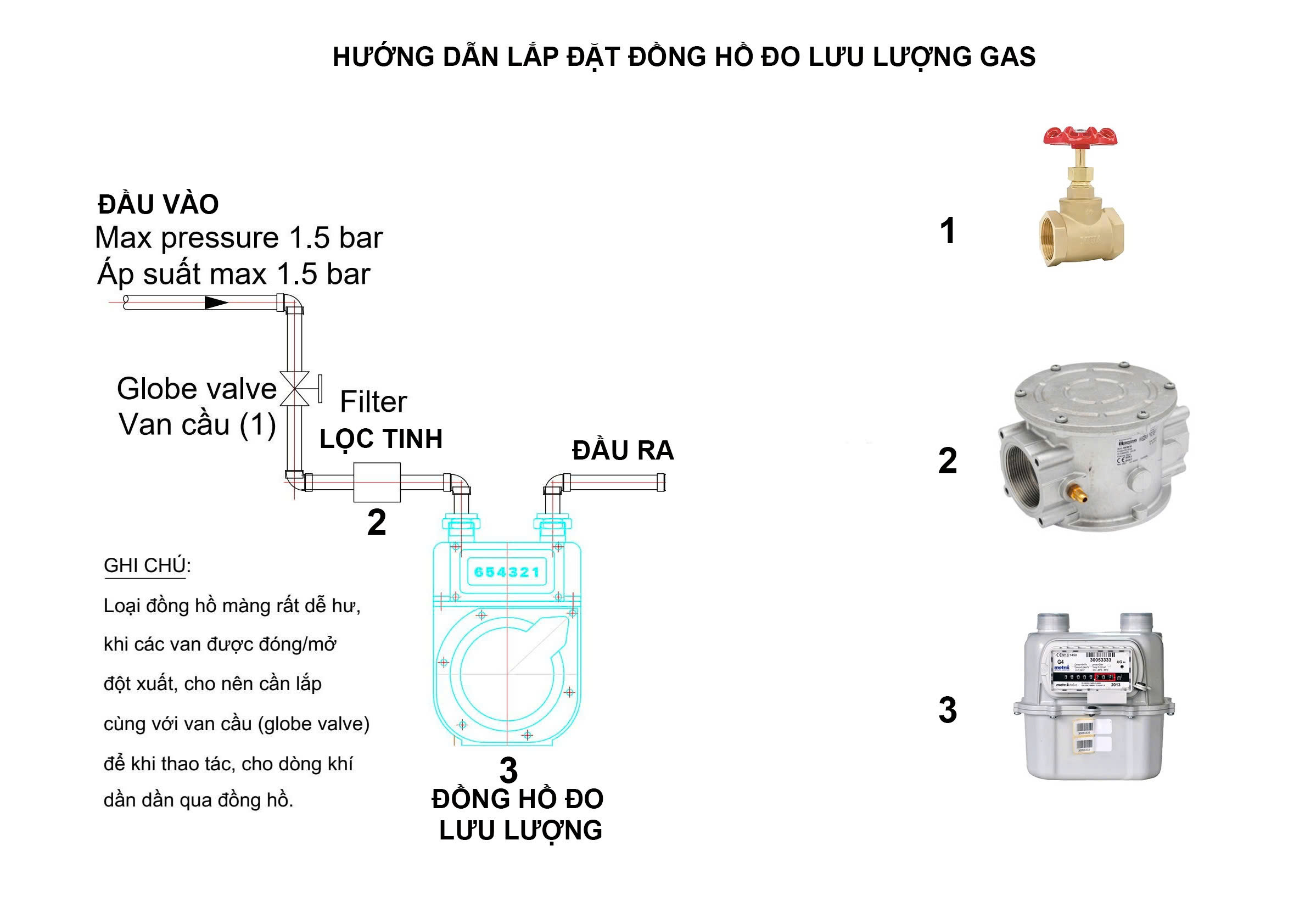

Theo sơ đồ hướng dẫn lắp đặt, hệ thống bao gồm 3 thiết bị chính:

1. Van cầu – điều chỉnh và kiểm soát dòng ga đầu vào.
2. Y lọc cặn bẩn – lọc tạp chất trước khi ga đi qua đồng hồ.
3. Đồng hồ đo lưu lượng ga – đo và ghi nhận lượng ga tiêu thụ.

Các thiết bị được lắp đặt theo thứ tự:

Đường ống cấp ga → Van cầu → Y lọc cặn bẩn → Đồng hồ đo lưu lượng ga → Đường ống cấp ga đến thiết bị sử dụng.

2.1. Van cầu – Điều chỉnh dòng ga đầu vào đồng hồ

Van cầu là thiết bị được lắp đặt ở phía trước đồng hồ đo lưu lượng ga.

Trong hệ thống này, van cầu có vai trò kiểm soát dòng ga đi vào đồng hồ, giúp kỹ thuật viên chủ động đóng hoặc mở đường ống khi cần kiểm tra, bảo dưỡng hoặc thay thế thiết bị.

Đặc biệt, trong quá trình đưa hệ thống vào vận hành, van cầu giúp kỹ thuật viên kiểm soát quá trình cấp ga, hạn chế tình trạng dòng ga đi vào đồng hồ quá đột ngột.

Việc cấp ga từ từ giúp giảm nguy cơ gây sốc áp, bảo vệ các bộ phận bên trong đồng hồ và góp phần nâng cao độ bền của thiết bị.

Các chức năng chính của van cầu:

• Đóng, mở và kiểm soát dòng ga đầu vào.
• Hỗ trợ đưa hệ thống vào vận hành một cách từ từ.
• Hạn chế sự thay đổi áp suất đột ngột khi thao tác.
• Thuận tiện cho công tác bảo dưỡng, sửa chữa và thay thế đồng hồ.

Lưu ý: Van cầu trong sơ đồ là van đóng/mở và điều tiết dòng ga. Thiết bị này không thay thế van điều áp chuyên dụng. Áp suất đầu vào đồng hồ phải nằm trong giới hạn cho phép của nhà sản xuất.

2.2. Y lọc cặn bẩn – Bảo vệ đồng hồ đo lưu lượng ga

Y lọc cặn bẩn là thiết bị được lắp đặt giữa van cầu và đồng hồ đo lưu lượng ga.

Đây là bộ phận có vai trò rất quan trọng trong việc bảo vệ đồng hồ và đảm bảo hệ thống vận hành ổn định.

Trong quá trình sử dụng, đường ống ga có thể tồn tại các tạp chất như:

• Mạt kim loại phát sinh trong quá trình gia công đường ống.
• Cặn bẩn còn sót lại sau khi thi công.
• Các hạt bụi hoặc tạp chất cơ học trong hệ thống.

Nếu những tạp chất này đi trực tiếp vào đồng hồ, chúng có thể gây ảnh hưởng đến các bộ phận chuyển động bên trong, làm tăng ma sát, gây kẹt hoặc ảnh hưởng đến độ chính xác của phép đo.

Y lọc được thiết kế với bộ phận lưới lọc bên trong, giúp giữ lại các hạt cặn cơ học trước khi dòng ga đi qua đồng hồ.

Lợi ích của việc lắp đặt Y lọc:

• Hạn chế tạp chất đi vào đồng hồ.
• Giảm nguy cơ hư hỏng các bộ phận bên trong.
• Góp phần duy trì độ chính xác của đồng hồ.
• Nâng cao tuổi thọ và độ ổn định của hệ thống.
• Thuận tiện cho việc vệ sinh, bảo dưỡng định kỳ.

Để Y lọc phát huy hiệu quả, cần lựa chọn đúng kích thước, cấp lọc và khả năng chịu áp phù hợp với hệ thống. Việc vệ sinh lưới lọc phải được thực hiện theo hướng dẫn của nhà sản xuất và quy trình an toàn ga.

2.3. Đồng hồ đo lưu lượng ga – Thiết bị ghi nhận lượng ga tiêu thụ

Đồng hồ đo lưu lượng ga là thiết bị trung tâm của hệ thống.

Sau khi đi qua van cầu và Y lọc, dòng ga được dẫn vào đồng hồ. Thiết bị sẽ đo và ghi nhận lượng ga đi qua theo nguyên lý hoạt động của từng loại đồng hồ.

Trên thị trường hiện nay có nhiều loại đồng hồ đo ga, trong đó phổ biến là đồng hồ dạng màng và các dòng đồng hồ đo lưu lượng công nghiệp chuyên dụng.

Tùy theo quy mô hệ thống, lưu lượng sử dụng và yêu cầu quản lý, chủ đầu tư có thể lựa chọn loại đồng hồ phù hợp.

Chức năng chính:

• Đo lượng ga tiêu thụ của từng gian hàng.
• Ghi nhận chỉ số sử dụng theo thời gian.
• Làm cơ sở tính toán chi phí ga.
• Hỗ trợ quản lý và kiểm soát tiêu thụ.
• Giúp đơn vị vận hành theo dõi tình trạng sử dụng ga của từng khu vực.

Ví dụ:

Một trung tâm thương mại có 10 gian hàng cùng sử dụng hệ thống cấp ga trung tâm. Mỗi gian hàng được lắp đặt một đồng hồ đo lưu lượng riêng.

Cuối tháng, đơn vị quản lý chỉ cần đối chiếu chỉ số đầu kỳ và cuối kỳ của từng đồng hồ để xác định lượng ga tiêu thụ của mỗi gian hàng.

Cách quản lý này giúp việc thanh toán trở nên minh bạch, hạn chế tình trạng phân bổ chi phí không chính xác và nâng cao sự hài lòng của các đơn vị thuê mặt bằng.

3. Nguyên lý hoạt động của hệ thống đồng hồ đo lưu lượng ga

Hệ thống hoạt động theo nguyên lý dòng ga đi qua lần lượt các thiết bị được lắp đặt trên đường ống.

Quá trình vận hành có thể được mô tả như sau:

Bước 1: Ga đi qua van cầu

Van cầu được mở từ từ để đưa dòng ga vào hệ thống. Kỹ thuật viên kiểm soát quá trình cấp ga nhằm hạn chế sự thay đổi áp suất đột ngột.

Bước 2: Ga đi qua Y lọc cặn bẩn

Dòng ga đi qua bộ phận lọc. Các tạp chất cơ học được giữ lại tại lưới lọc, giúp bảo vệ đồng hồ đo lưu lượng.

Bước 3: Ga đi vào đồng hồ đo lưu lượng

Đồng hồ tiếp nhận dòng ga và thực hiện chức năng đo, ghi nhận lượng ga đi qua.

Bước 4: Ga được cấp đến thiết bị sử dụng

Sau khi đi qua đồng hồ, ga tiếp tục được dẫn đến bếp công nghiệp, thiết bị gia nhiệt hoặc các thiết bị tiêu thụ ga khác.

Nhờ đó, lượng ga sử dụng của từng gian hàng được ghi nhận riêng biệt, tạo cơ sở cho việc quản lý và thanh toán.

4. Quy trình lắp đặt đồng hồ đo lưu lượng ga

Việc lắp đặt đồng hồ đo lưu lượng ga cần được thực hiện bởi đội ngũ kỹ thuật có chuyên môn, tuân thủ các yêu cầu về an toàn và hướng dẫn của nhà sản xuất.

Quy trình cơ bản gồm các bước:

Bước 1: Khảo sát hệ thống

Kỹ thuật viên kiểm tra vị trí lắp đặt, đường kính đường ống, áp suất làm việc, lưu lượng tiêu thụ và điều kiện vận hành thực tế.

Bước 2: Lựa chọn thiết bị

Căn cứ vào nhu cầu sử dụng để lựa chọn đồng hồ, van cầu và Y lọc phù hợp.

Đồng hồ cần đáp ứng được lưu lượng sử dụng nhỏ nhất và lớn nhất của hệ thống, đồng thời có giới hạn áp suất phù hợp.

Bước 3: Lắp đặt van cầu

Van cầu được lắp đặt ở phía đầu vào đồng hồ, giúp kiểm soát dòng ga và thuận tiện cho việc bảo dưỡng.

Bước 4: Lắp đặt Y lọc

Y lọc được lắp đặt sau van cầu và trước đồng hồ. Hướng dòng chảy phải đúng theo ký hiệu trên thân thiết bị.

Bước 5: Lắp đặt đồng hồ đo lưu lượng

Đồng hồ được lắp theo đúng chiều dòng ga, đúng tư thế lắp đặt và khoảng cách yêu cầu của nhà sản xuất.

Đường ống cần được bố trí chắc chắn, tránh tạo lực cơ học không cần thiết lên thân đồng hồ.

Bước 6: Kiểm tra và nghiệm thu

Sau khi hoàn thành lắp đặt, kỹ thuật viên thực hiện kiểm tra độ kín của hệ thống, kiểm tra áp suất làm việc và xác nhận đồng hồ hoạt động ổn định.

Việc đưa hệ thống vào vận hành chỉ được thực hiện sau khi các yêu cầu an toàn đã được đáp ứng.

5. Những lưu ý quan trọng khi lắp đặt đồng hồ đo lưu lượng ga

Để hệ thống hoạt động chính xác, ổn định và an toàn, cần lưu ý một số vấn đề sau:

• Lựa chọn đồng hồ đúng lưu lượng tiêu thụ thực tế.
• Đảm bảo áp suất đầu vào không vượt quá giới hạn cho phép của đồng hồ.
• Lắp đặt đúng chiều dòng ga theo ký hiệu trên thân thiết bị.
• Sử dụng Y lọc phù hợp để hạn chế cặn bẩn đi vào đồng hồ.
• Bố trí vị trí lắp đặt thuận tiện cho việc đọc chỉ số và bảo dưỡng.
• Không để đường ống gây lực kéo, lực xoắn lên thân đồng hồ.
• Kiểm tra độ kín sau khi thi công.
• Thực hiện bảo dưỡng định kỳ theo hướng dẫn của nhà sản xuất.

Đối với các hệ thống ga công nghiệp hoặc trung tâm thương mại, việc lựa chọn thiết bị và thiết kế hệ thống cần được thực hiện dựa trên hồ sơ kỹ thuật, điều kiện vận hành và các yêu cầu an toàn hiện hành.

Đặc biệt, cần phân biệt giữa đồng hồ đo thể tích ga và đồng hồ đo lưu lượng khối lượng. Nếu sử dụng đồng hồ đo thể tích, cần xác định rõ điều kiện đo và yêu cầu quy đổi khi tính toán lượng ga tiêu thụ.

6. Ứng dụng thực tế của đồng hồ đo lưu lượng ga

Đồng hồ đo lưu lượng ga được ứng dụng rộng rãi trong các hệ thống cấp ga có nhiều điểm tiêu thụ.

Trung tâm thương mại

Lắp đặt đồng hồ riêng cho từng gian hàng ẩm thực, giúp ban quản lý theo dõi và tính toán chi phí sử dụng ga.

Khu Food Court

Quản lý lượng ga tiêu thụ của từng quầy hàng, đảm bảo minh bạch trong việc thanh toán.

Nhà hàng và khách sạn

Theo dõi mức tiêu thụ ga của từng khu bếp, hỗ trợ quản lý chi phí vận hành.

Khu bếp ăn công nghiệp

Đo lượng ga sử dụng tại các khu vực bếp khác nhau, phục vụ công tác quản lý và kiểm soát chi phí nhiên liệu.

Các công trình sử dụng hệ thống ga trung tâm

Phù hợp với những công trình có nhiều đơn vị cùng sử dụng nguồn ga, cần phân chia lượng tiêu thụ theo từng khu vực.
